Мембранная муфта

Диафрагменная муфта — это высокопроизводительная гибкая муфта, в которой в качестве основного упругого элемента используется металлическая диафрагма. В основном он используется для соединения двух систем валов и передачи крутящего момента с компенсацией осевых, угловых и радиальных смещений. Его ключевой характеристикой является упругая деформация металлической диафрагмы при кручении, которая поглощает относительное смещение системы вала, вызванное ошибками установки, тепловым расширением или эксплуатационной вибрацией, тем самым предотвращая прямую передачу ударных нагрузок на критически важные компоненты, такие как двигатели и редукторы. По сравнению с традиционными зубчатыми муфтами или жесткими муфтами диафрагменные муфты не требуют смазки и не имеют проблем с износом поверхности шестерен. Они обеспечивают высокую эффективность трансмиссии и более длительный срок службы, что делает их особенно подходящими для систем трансмиссии в суровых условиях, таких как высокие температуры, высокая скорость и коррозионные среды.

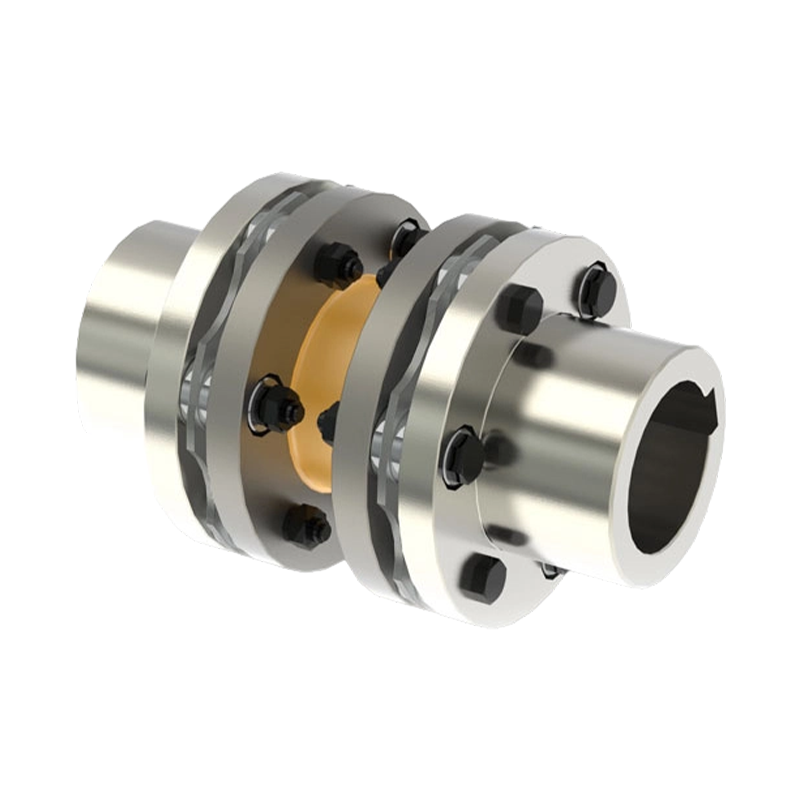

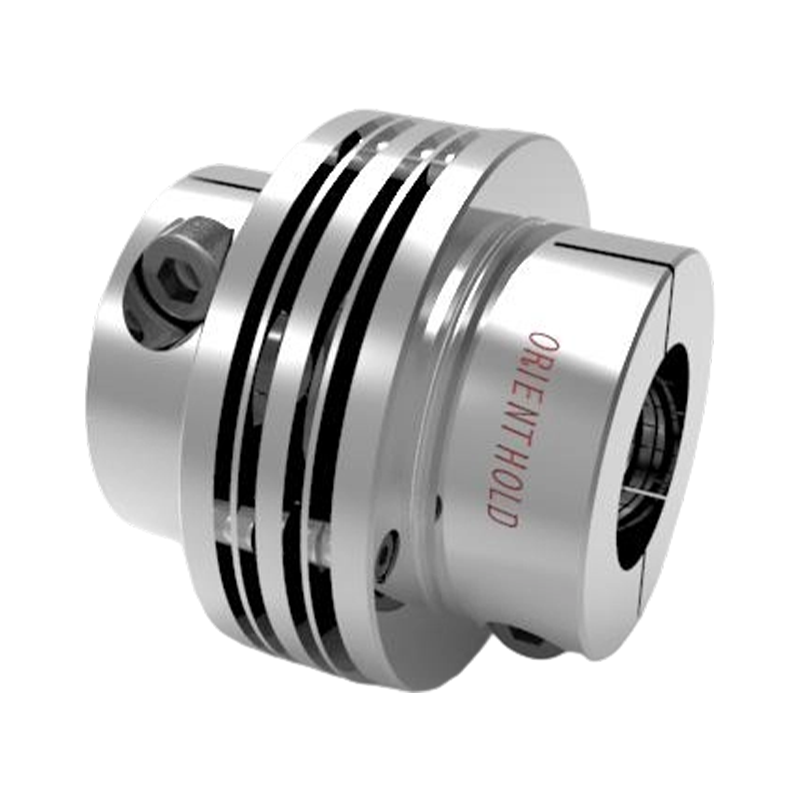

Мембранные муфты имеют компактную конструкцию, легкий вес и высокую крутящую способность, что делает их особенно подходящими для применений, требующих точного позиционирования или чувствительных к вращательному люфту. Поскольку в качестве гибких элементов они используют металлические диафрагмы, они могут сохранять стабильные упругие свойства в широком диапазоне температур и поэтому широко используются в таких отраслях, как металлургия, химическая промышленность, энергетика, судостроение, компрессоры и вентиляторы. Мембранные муфты обычно делятся на несколько серий и моделей, чтобы адаптироваться к различным расстояниям передачи, комбинациям диаметров вала и требованиям к пространству для установки. Среди них серии JMI, JMIJ, JMII и JMIIJ охватывают широкий спектр сценариев применения: от точной передачи на короткие расстояния до передачи на большие расстояния для тяжелых условий эксплуатации за счет дифференцированной конструкции по форме диафрагменной конструкции, способу соединения, длине установки и другим аспектам, обеспечивая гибкие и надежные решения по выбору промышленных систем передачи.
