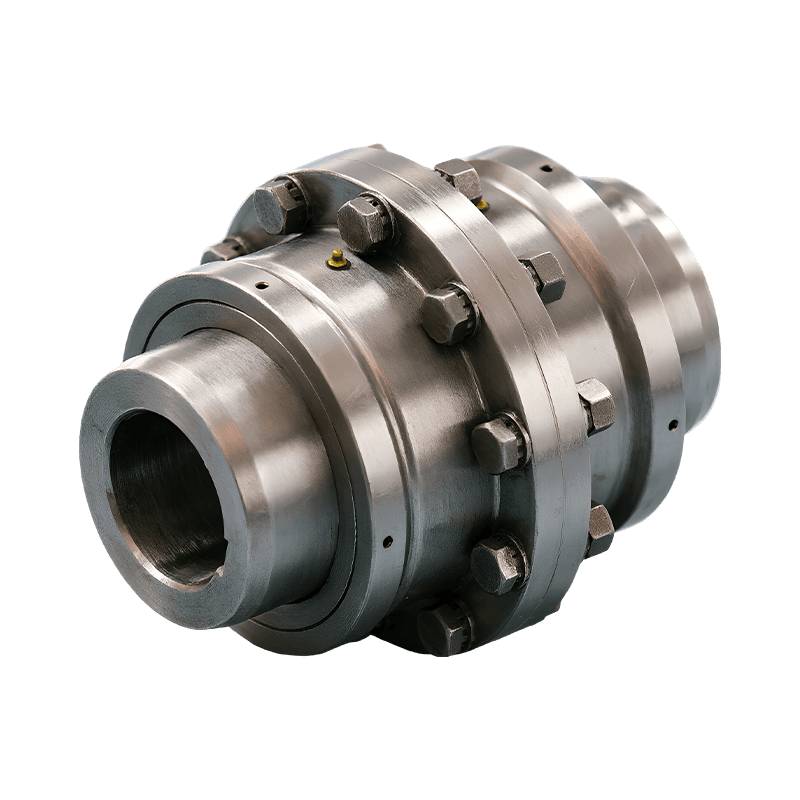

Муфта зубчатой передачи барабана

Барабанная зубчатая муфта — это высокопроизводительный механический соединительный элемент, специально разработанный для тяжелых и сложных систем трансмиссии. Он широко используется в таких отраслях, как металлургия, горнодобывающая промышленность, химическая переработка, производство электроэнергии, а также подъемно-транспортные работы, где решающее значение имеют высокая надежность и грузоподъемность. Его основная функция — обеспечение эффективной передачи крутящего момента при обеспечении надежного соединения между ведущим и ведомым валами. В то же время он эффективно поглощает и компенсирует неизбежные радиальные, угловые и осевые перекосы, возникающие во время работы оборудования, тем самым повышая общую устойчивость и безопасность системы трансмиссии.

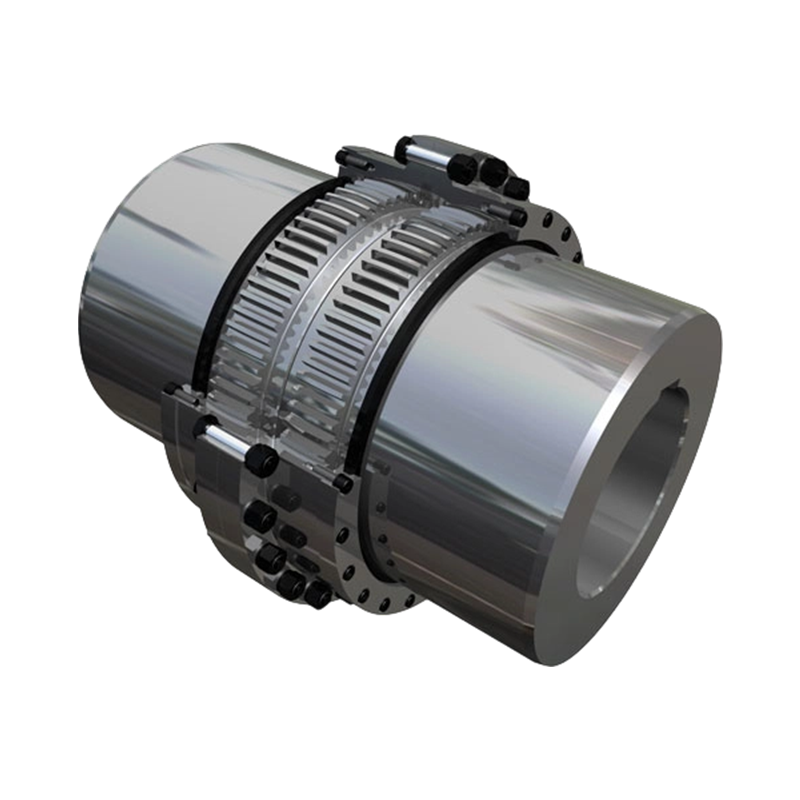

Основная характеристика этого типа муфты заключается в ее барабанной зубчатой конструкции. Внешние зубья имеют сферический дугообразный профиль, что позволяет поверхностям зубьев поддерживать правильный и равномерный контакт даже в условиях несоосности, тем самым предотвращая локальную концентрацию напряжений. Такая конструктивная конструкция не только улучшает распределение нагрузки по поверхностям зубьев, но и значительно снижает трение и износ, минимизирует вибрацию и рабочий шум, а также обеспечивает надежную работу для длительной непрерывной работы. По сравнению с обычными прямозубыми муфтами барабанные зубчатые муфты обеспечивают более высокий крутящий момент при тех же габаритных размерах, что делает их особенно подходящими для низкоскоростных, высококрутящих применений и условий эксплуатации, связанных с частыми запусками и остановками.

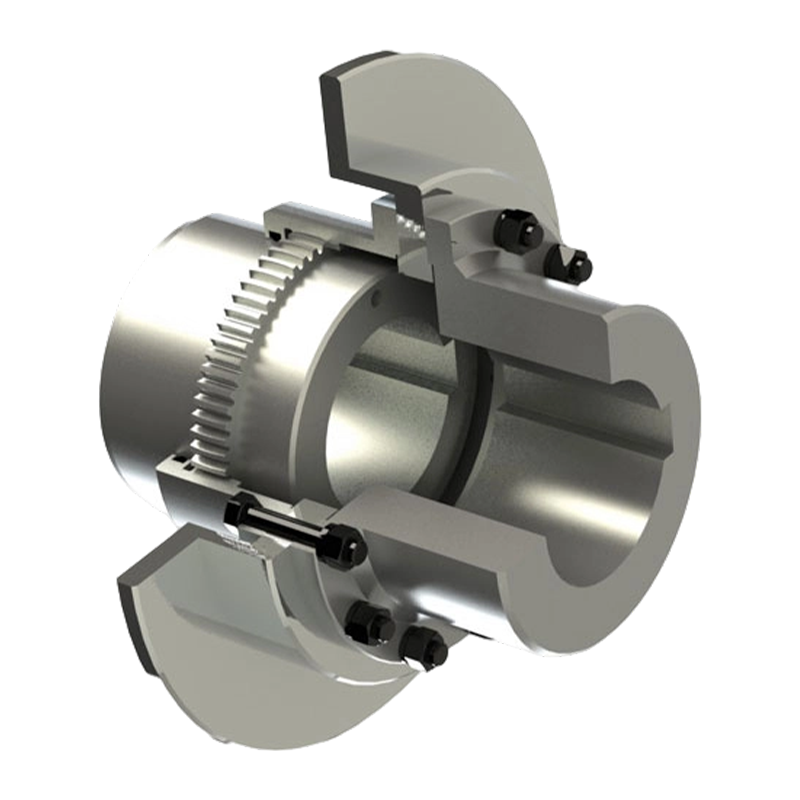

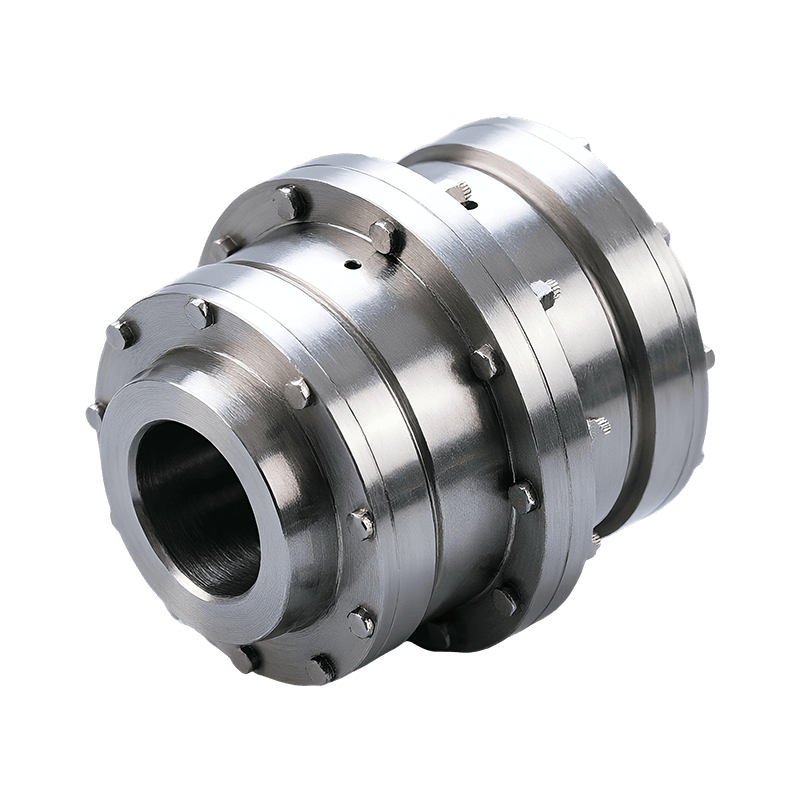

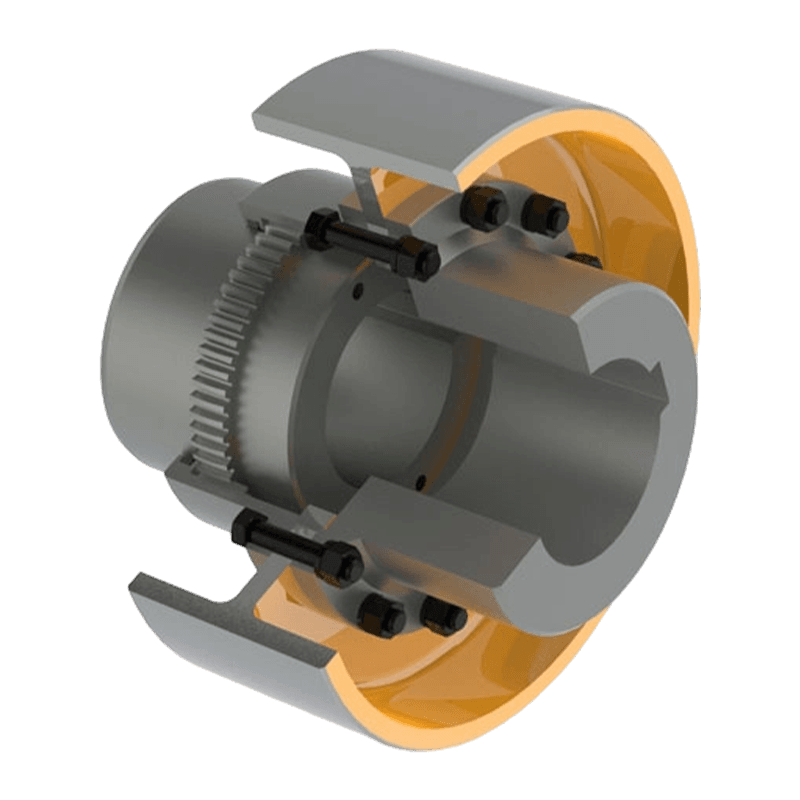

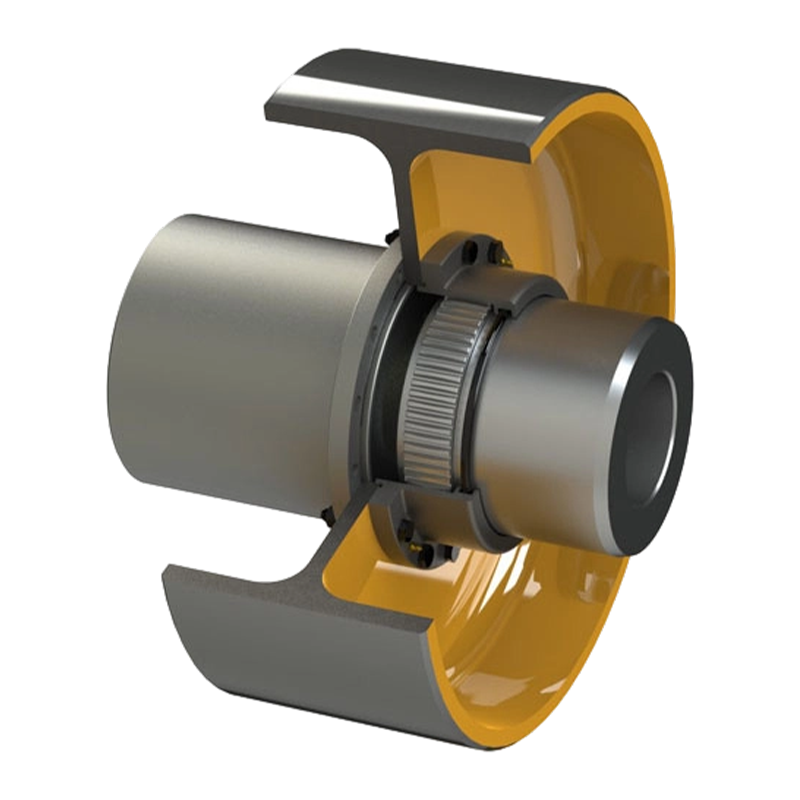

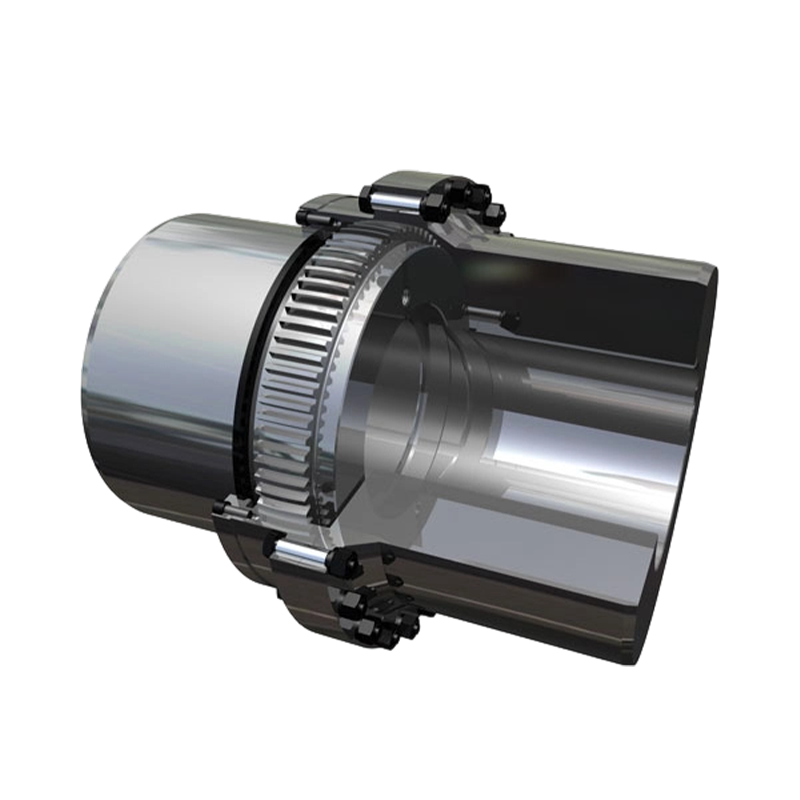

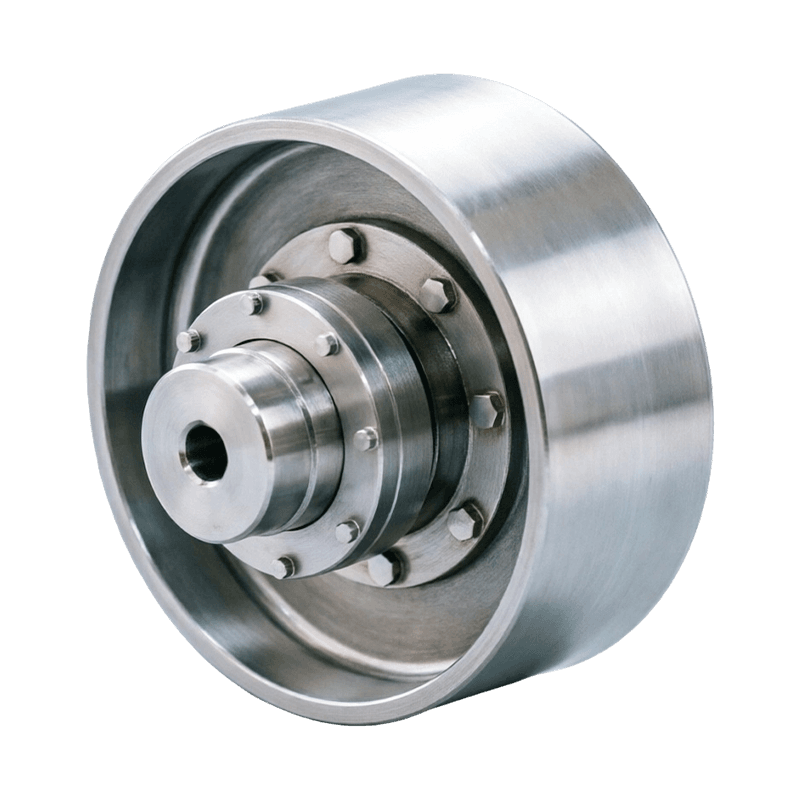

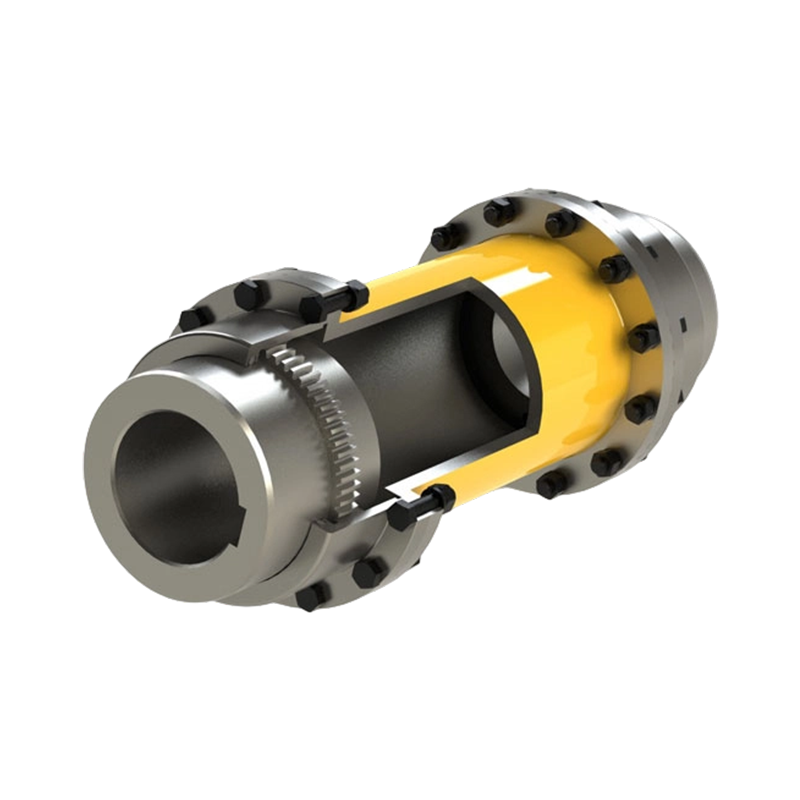

На практике барабанные зубчатые муфты превратились в хорошо развитое семейство продуктов, в котором различные серии сосредоточены на конкретных конструктивных формах, методах установки и функциональных конфигурациях. Например, некоторые модели оснащены тормозными колесами или тормозными дисками для легкой интеграции с тормозными системами; другие предназначены для вертикальной установки или трансмиссии с большим межосевым расстоянием; в то время как некоторые включают промежуточные валы или втулки для соответствия специальным межосевым расстояниям или требованиям к компоновке оборудования. Этот разнообразный спектр конструктивных решений позволяет гибко подбирать зубчатые муфты барабанов под различные типы оборудования и условия эксплуатации.
