Барабанная муфта с корончатой шестерней типа постоянного тока

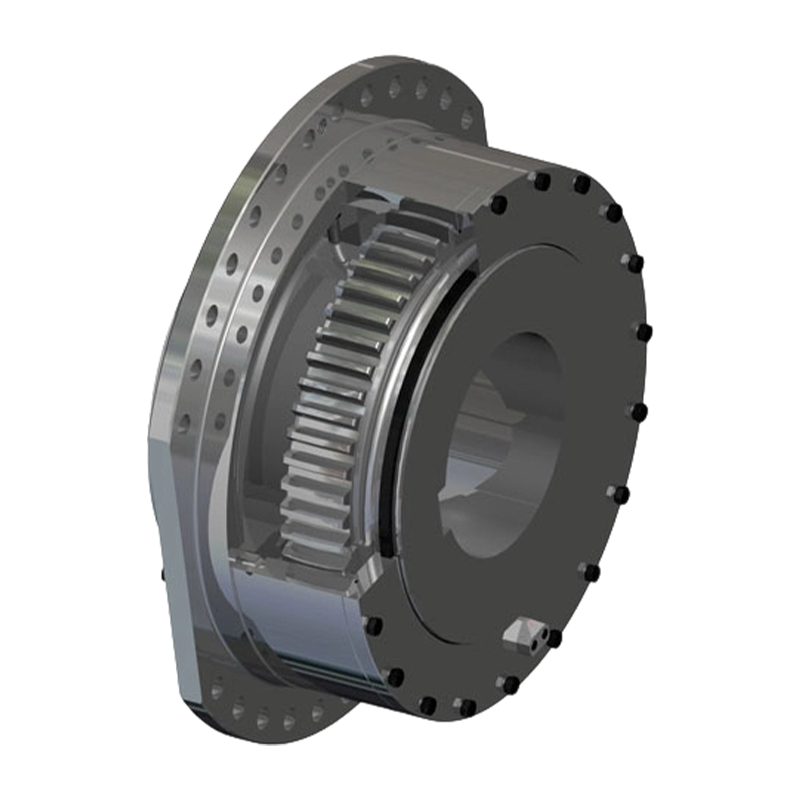

Барабанная зубчатая муфта типа постоянного тока представляет собой высокопроизводительную муфту, специально разработанную для систем подъемной трансмиссии, в основном используемую для соединения редукторов скорости с барабанами. Он имеет конструкцию зубьев барабана, способную выдерживать большие радиальные нагрузки и передавать высокий крутящий момент, но не подходит для передачи осевой нагрузки. Общая конструкция состоит из наружной зубчатой втулки с зубьями в форме барабана, фланцевого внутреннего зубчатого венца с присоединительным фланцем, несущего кольца с наружной сферической поверхностью, внутренней и наружной торцевых крышек и уплотнительных колец, также оснащенных индикатором износа позиционирования, отверстием для смазочного масла и отверстием для слива масла, образуя полную систему трансмиссии и защиты, которая обеспечивает длительную стабильную работу.
Зуб барабана является основной конструктивной особенностью этой муфты. Поверхность зуба подвергается специальной обработке по криволинейной поверхности, что эффективно оптимизирует условия контакта зуба по сравнению с обычными прямозубыми муфтами, предотвращая сжатие концов зубьев и концентрацию напряжений во время работы, тем самым снижая уровень шума и продлевая срок службы поверхности зуба. Зацепление между наружной зубчатой втулкой и внутренним зубчатым венцом фланца представляет собой основной механизм передачи крутящего момента, в то время как контакт между наружной сферической поверхностью несущего кольца и внутренней опорной поверхностью внутреннего зубчатого венца фланца образует самоустанавливающийся сферический подшипник, специально разработанный для выдерживания радиальных нагрузок, возникающих во время работы оборудования. Благодаря высокоточному зацеплению, оптимизированной конструкции поверхности зубьев и комплексной защите от смазки муфта обеспечивает эффективную и надежную передачу мощности в условиях подъема тяжелых грузов, одновременно продлевая срок службы оборудования и снижая частоту технического обслуживания.
