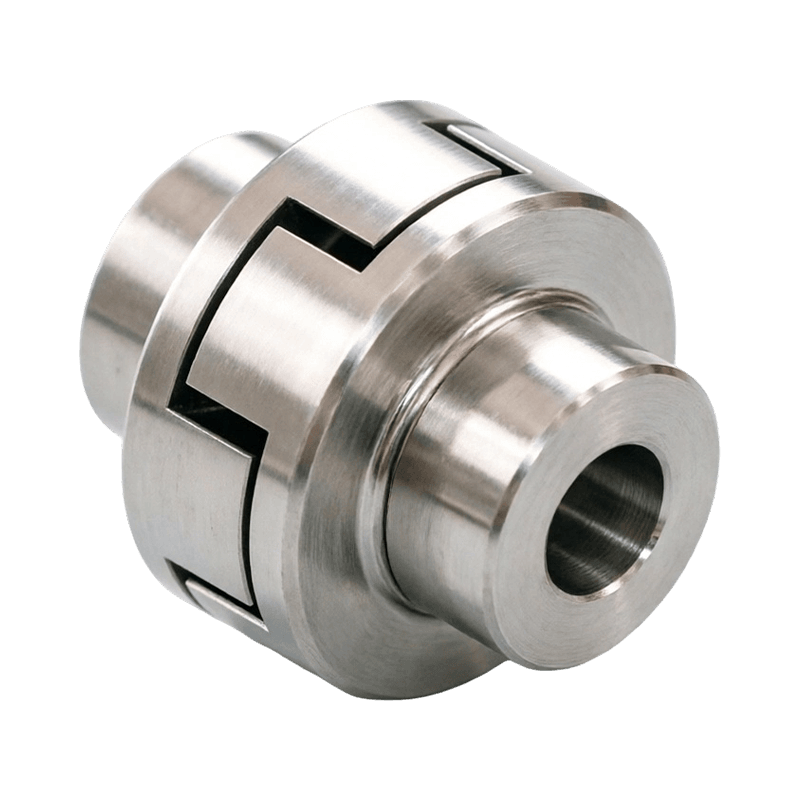

Упругая муфта LM (ML) со звёздообразным вкладышем (типа «звездочка»)

 Упругая муфта LM (ML) со звёздочкой является базовым типом в этой серии и обеспечивает значительные возможности гашения вибраций и компенсации несоосности. Широко применяется в различных промышленных приводных системах. Муфта поглощает мгновенные ударные нагрузки за счет деформации сжатия своих упругих элементов, эффективно преобразуя пиковый крутящий момент в упругую потенциальную энергию при запуске оборудования, торможении или колебаниях нагрузки и постепенно высвобождая ее. Это помогает защитить основные компоненты, такие как двигатели и коробки передач, от повреждений. Демпфирующие свойства эластичного материала позволяют эффективно ослаблять вибрации и шум в процессе передачи, улучшая рабочую среду и делая его особенно подходящим для промышленных применений, требующих низкого уровня шума и высокой устойчивости.
На практике из-за ошибок установки, изменений температуры или небольших деформаций нагрузки часто возникают относительные перекосы между двумя валами. Упругие элементы муфты LM способны компенсировать такие перекосы радиальными, осевыми и угловыми деформациями, предотвращая приложение дополнительных нагрузок к валам и подшипникам, обеспечивая бесперебойную работу приводной системы. Диапазон радиальной компенсации может достигать 0,1–0,5 мм, угловой компенсации — от 1° до 3°, а осевой компенсации — от 1 до 5 мм, что соответствует требованиям точности большинства промышленных применений.
Соединение LM(ML) демонстрирует превосходную универсальность при адаптации к различным сценариям применения. Регулируя материал и твердость упругих элементов, можно точно настроить их на различные условия работы. В прецизионных станках модели с полиуретановыми упругими элементами низкой твердости (60А-70А) позволяют добиться высокоточной передачи мощности и поглощать вибрации резания, обеспечивая точность обработки. В общем оборудовании, таком как вентиляторы и насосы, модели с упругими элементами высокой твердости (80А-90А) могут выдерживать большие крутящие моменты и отвечать требованиям непрерывной работы. Эластичная муфта LM подходит для приводных валов с частыми пусками и реверсами и широко используется в текстильном оборудовании, полиграфическом оборудовании и вспомогательных конвейерах горнодобывающей промышленности. Однако он не подходит для низкоскоростных тяжелых грузов или применений, где осевые размеры ограничены, а замену упругих элементов трудно перенастроить. Диапазон его рабочих температур составляет от -35°C до +80°C, он способен кратковременно выдерживать температуры до 100°C, что соответствует температурным требованиям большинства промышленных сред.
