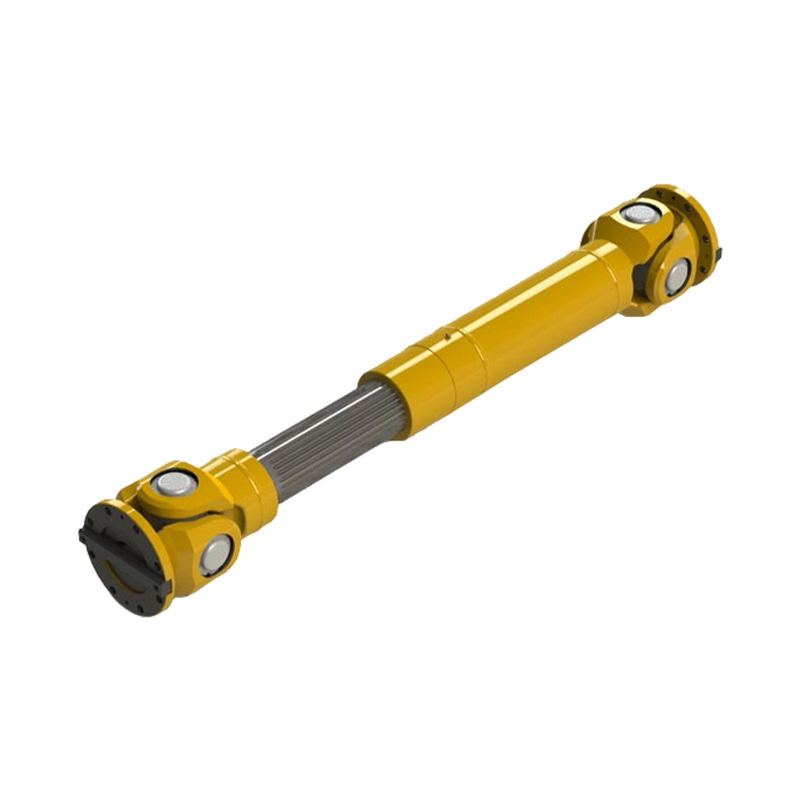

Длинная телескопическая сварная универсальная муфта SWC-CH

Длинная телескопическая сварная универсальная муфта SWC-CH представляет собой высокопроизводительный компонент механической трансмиссии, специально разработанный для применений, требующих передачи под большим углом и осевого смещения. Он широко используется в тяжелых и высокоэффективных промышленных условиях. Его основное преимущество заключается в сочетании прочности сварной конструкции с длинной телескопической компенсационной функцией, что обеспечивает эффективную и стабильную передачу мощности в сложных условиях работы.
Муфта имеет модульную конструкцию с основными компонентами, включая конец фланцевого соединения, телескопический набор шлицев, поперечный универсальный шарнир, сварной корпус и систему смазки. Эти компоненты работают в точной координации, обеспечивая эффективную передачу энергии и отличную адаптируемость. Примечательно, что сварная конструкция корпуса значительно повышает жесткость и прочность муфты на кручение по сравнению с традиционными болтовыми соединениями. Это также повышает эффективность герметизации, эффективно предотвращая ослабление соединения и снижая риск выхода оборудования из строя.
Отличительной особенностью муфты SWC-CH является ее длинная телескопическая конструкция. Точно выравнивая телескопический набор шлицев, он может гибко компенсировать осевые отклонения, вызванные тепловым расширением, ошибками установки или динамическим смещением во время работы, избегая концентрации напряжений и преждевременного выхода из строя компонентов. Телескопическая конструкция использует эвольвентный профиль зубьев с точным контролем зазора, что обеспечивает плавное осевое расширение, одновременно повышая износостойкость и продлевая срок службы.
Поперечный универсальный шарнир, служащий основным компонентом передачи мощности, изготовлен из высокопрочной легированной стали и подвергается прецизионной термообработке и упрочнению поверхности. Это обеспечивает стабильную передачу крутящего момента в большом диапазоне отклонения угла. Компенсация угла обычно находится в диапазоне от 15° до 25°, а при использовании в двухступенчатой серии компенсационная способность дополнительно увеличивается. Это эффективно решает проблемы передачи мощности в случаях несоосности и большого угла оси, обеспечивая стабильную и надежную работу при длительных операциях с высокой нагрузкой.
