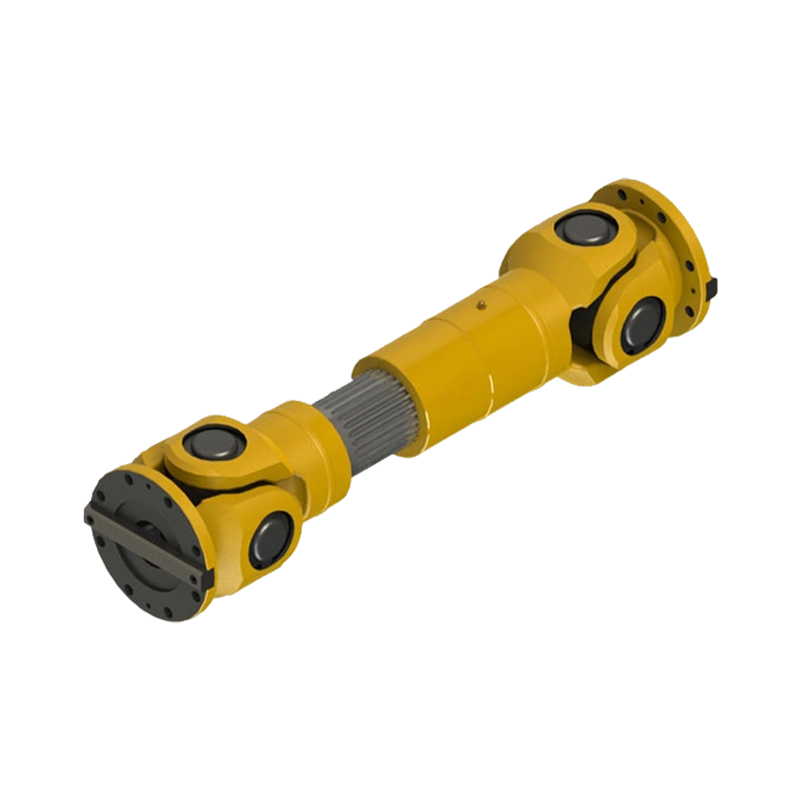

Короткая телескопическая сварная универсальная муфта SWC-DH

Короткая телескопическая сварная универсальная муфта SWC-DH является основным компонентом систем трансмиссии большой грузоподъемности и отличается инновационной короткой телескопической конструкцией. Он обеспечивает осевую компенсацию в диапазоне 50–100 мм, а его общая длина уменьшена на 30% по сравнению со стандартной моделью. Эта муфта особенно подходит для применений, где пространство для установки ограничено, эффективно решая потребности в компенсации осевого смещения и передаче, обеспечивая стабильную работу оборудования при больших нагрузках.
Основная конструкция этой модели состоит из сварных хомутов, крестовины, телескопической втулки, подшипниковых узлов и системы смазки и уплотнения. В отличие от традиционных муфт с фланцевым соединением, муфта SWC-DH имеет интегрированную конструкцию сварного хомута, что упрощает конструкцию, сокращает количество компонентов и устраняет риски концентрации напряжений, связанные с болтовыми соединениями. Это повышает прочность конструкции и эксплуатационную надежность, снижает общий вес и снижает потребление энергии.
Короткая телескопическая конструкция является изюминкой модели SWC-DH. Точное согласование телескопической втулки со шлицем обеспечивает гибкую компенсацию осевого смещения, при этом компенсация составляет до 5-8% от общей длины. Такая конструкция эффективно устраняет осевое смещение, вызванное тепловым расширением, вибрацией или отклонениями в установке, предотвращая заклинивание или повреждение системы трансмиссии. Телескопическая втулка спроектирована с точным наведением и проходит специальную обработку поверхности для снижения коэффициента трения, обеспечивая плавную работу и продлевая срок службы.
