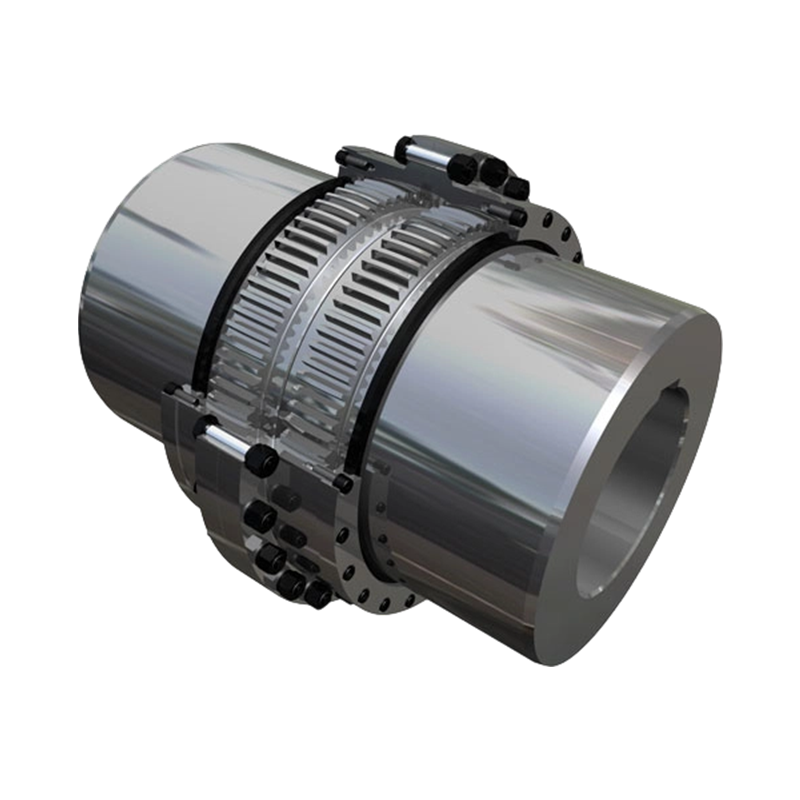

Зубчатая муфта барабанного типа типа GICL

Барабанная зубчатая муфта GICL — это мощный компонент силовой передачи, специально разработанный для низких скоростей, высокого крутящего момента и сложных условий эксплуатации. Он широко используется в таких отраслях, как металлургия, горнодобывающая промышленность, подъемно-транспортная промышленность, а также тяжелое машиностроение, где играет решающую роль в обеспечении стабильных соединений и надежной передачи крутящего момента в промышленных приводных системах. Обеспечивая эффективную передачу крутящего момента, эта муфта также обеспечивает превосходную компенсацию осевого, радиального и углового смещения. В частности, в условиях относительно большого осевого смещения он может эффективно снизить дополнительные нагрузки на систему валов, тем самым повышая эксплуатационную безопасность и срок службы всего оборудования.
Основная конструкция зубчатой муфты барабана GICL состоит из втулки с наружным зубом и ступицы с внутренним зубчатым колесом, а ее отличительной особенностью является использование конструкции с корончатым зубом на наружной шестерне. По сравнению с обычными прямозубыми конструкциями корончатые зубья обработаны сферическим профилем, при этом центр сферы совпадает с осью муфты, а также обеспечивается оптимизированный зазор со стороны зуба. Такая конструкция позволяет поверхностям зубьев сохранять хороший контакт даже при наличии смещения установки или эксплуатационной деформации. В результате значительно улучшаются условия зацепления, нагрузка более равномерно распределяется по нескольким зубьям, а износ поверхности зубьев, а также локальная концентрация напряжений эффективно снижаются, тем самым повышая надежность муфты в условиях эксплуатации с большими нагрузками и ударами.
