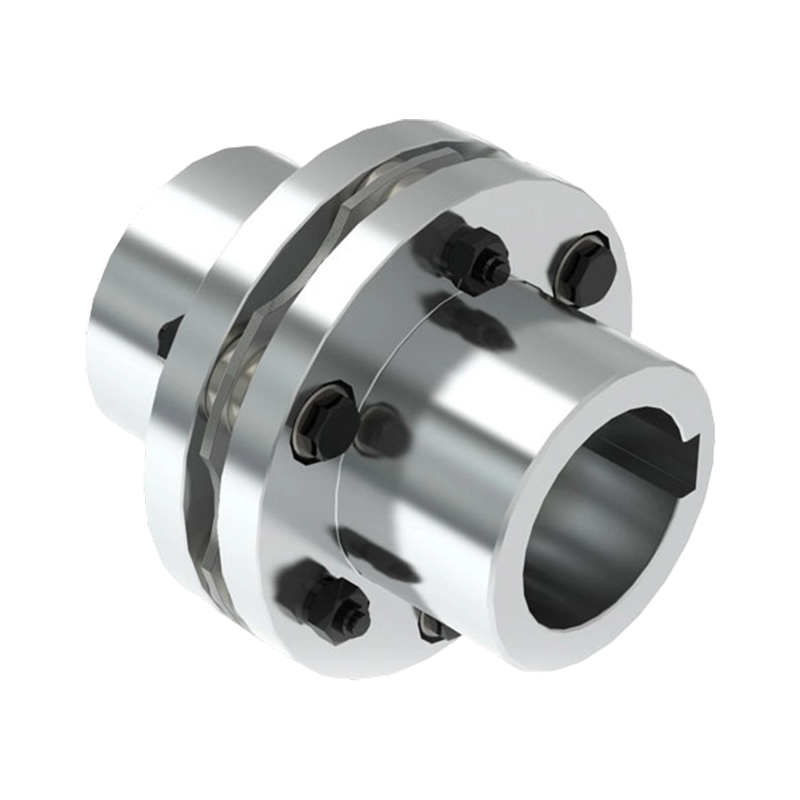

Диафрагменная (дисковая) муфта JMI

Диафрагменная муфта JMI представляет собой высокопроизводительную гибкую муфту, в которой в качестве упругих элементов используются металлические диафрагменные пакеты. Он имеет односекционную конструкцию и в основном предназначен для применений с относительно короткими расстояниями передачи и высокими требованиями к точности передачи и эксплуатационной стабильности. В своей конструктивной схеме данная модель в полной мере учитывает двойные требования к компактности и надежности промышленного оборудования. Одна полумуфта имеет зенкованное отверстие, обеспечивающее надежную фиксацию на конце вала, что эффективно повышает эффективность сборки и стабильность соединения. В результате он широко используется в вентиляторах, насосах, компрессорах, электрогенерирующем оборудовании и различных средне- и высокоскоростных приводных системах.
Сердечник диафрагменной муфты JMI заключается в ее металлическом эластичном диафрагменном узле. Диафрагмы обычно состоят из нескольких слоев тонких пластин из высокопрочной нержавеющей стали, сложенных вместе и поочередно соединенных с ведущим и ведомым фланцами на одной и той же окружности болтов с помощью высокоточных болтов. Такое структурное расположение позволяет диафрагмам передавать крутящий момент, одновременно компенсируя осевое, радиальное и угловое смещение за счет упругой деформации. При этом он эффективно снимает дополнительные напряжения, вызванные неточностями монтажа, эксплуатационной деформацией или тепловым расширением. По сравнению с традиционными зубчатыми муфтами диафрагменная муфта JMI создает меньшие силы реакции при компенсации несоосности, помогая снизить нагрузки на подшипники и концы валов и тем самым продлить срок службы всей системы трансмиссии.
