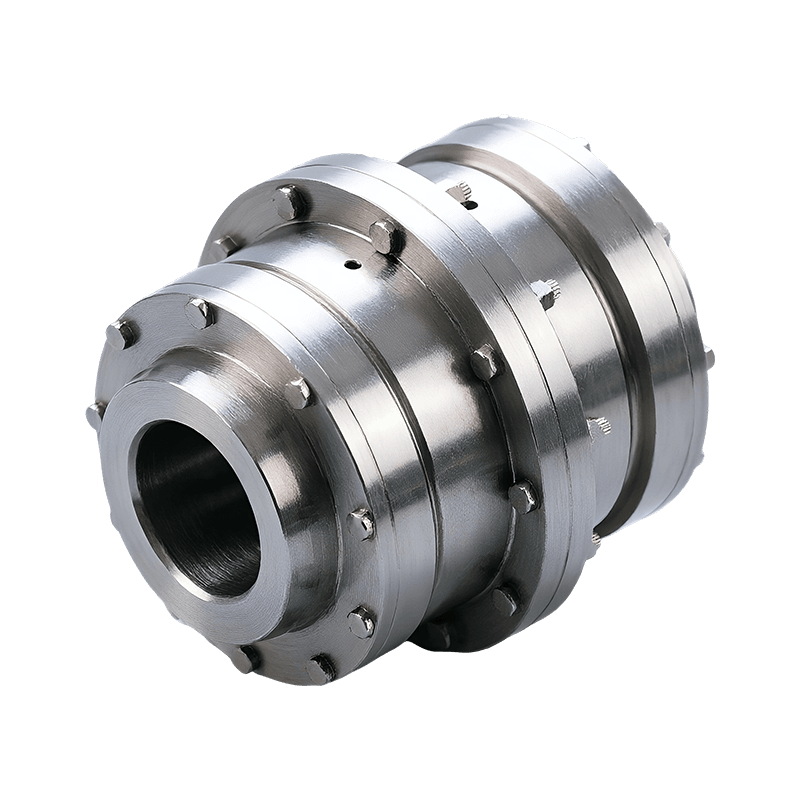

Вертикальная корончатая зубчатая муфта типа WGC

Вертикальная зубчатая муфта типа WGC представляет собой гибкую муфту, специально разработанную для систем трансмиссии с вертикальным валом. Подходит для передачи мощности между электродвигателями и редукторами, подъемным оборудованием и различными вертикально расположенными приводными агрегатами. При проектировании конструкции в полной мере учитываются особые требования вертикальной установки, в частности, с точки зрения смазки, герметизации и распределения нагрузки. Муфта имеет интегрированную конструкцию, объединяющую внутреннюю втулку шестерни и уплотнительную торцевую крышку, что улучшает удержание смазки и сводит к минимуму риск утечки смазки под действием силы тяжести. Такая конструкция обеспечивает непрерывную и стабильную смазку зубьев шестерен. Благодаря компактной общей конфигурации и четкой компоновке муфта обеспечивает надежную установку даже в вертикальных компоновках с ограниченным пространством.
С точки зрения характеристик трансмиссии муфта WGC имеет корончатые внешние зубья со сферическим профилем, центр кривизны которых совпадает с осью шестерни, а также оптимизированную конструкцию люфта. Такая конфигурация обеспечивает надежную компенсацию угловых, радиальных и осевых смещений. По сравнению с обычными прямозубыми муфтами конструкция корончатого зуба улучшает условия контакта зубов при угловом смещении, снижает локализованную концентрацию напряжений и тем самым снижает износ, одновременно повышая несущую способность. При тех же условиях внешнего диаметра его крутящий момент выше, чем у конструкций с прямыми зубьями, что делает его пригодным для систем вертикальной трансмиссии со средним и высоким крутящим моментом. В сочетании с высокой эффективностью передачи и стабильным путем передачи нагрузки эта муфта демонстрирует высокую адаптируемость к металлургическому вертикальному оборудованию, горнодобывающим подъемным системам и крупным вертикальным машинам, обеспечивая плавную и непрерывную передачу мощности в сложных условиях эксплуатации.
