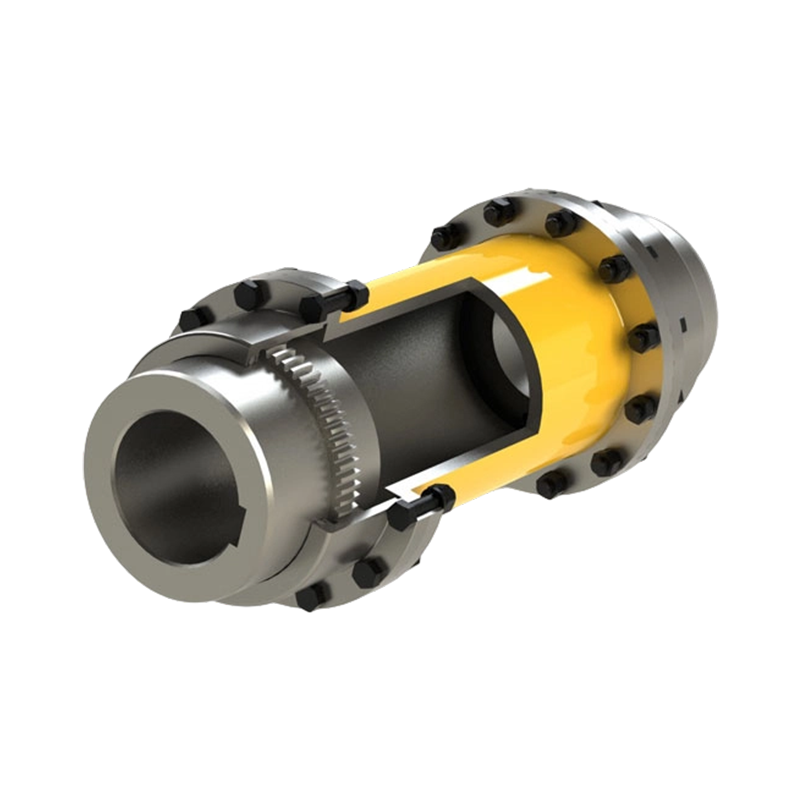

Муфта с корончатой шестерней типа WGT с промежуточной проставкой

Корончатая зубчатая муфта типа WGT с промежуточной втулкой представляет собой жестко-гибкую муфту, специально разработанную для систем трансмиссии с длинным валом. Подходит для промышленного применения, где источник питания и приводное оборудование расположены на больших расстояниях. Конструкция состоит из фланцевых полумуфт с внешними зубьями, втулки с внутренними зубьями и специальной промежуточной прокладки, при этом все компоненты имеют одинаковое количество зубьев. Крутящий момент надежно передается через зацепление зубьев корончатой шестерни. В отличие от традиционных конструкций с прямыми зубьями, эта муфта имеет сферические внешние зубья, центр кривизны которых совпадает с осью шестерни, а также оптимизированную конфигурацию люфта. Такая конструкция позволяет муфте поддерживать стабильную передачу крутящего момента, обеспечивая при этом эффективную компенсацию угловых, осевых и радиальных смещений. Добавление промежуточной втулки не только увеличивает расстояние соединения между двумя валами, но и оптимизирует распределение нагрузки в системах передачи на большие расстояния, уменьшая сложность выравнивания и сводя к минимуму его влияние на эксплуатационные характеристики.
С точки зрения производительности муфта WGT может компенсировать отклонения вала, вызванные ошибками установки, тепловым расширением или рабочей вибрацией, тем самым улучшая условия контакта зубьев и снижая локальную концентрацию напряжений. Основные компоненты изготовлены из высокопрочной стали, а зубья шестерен могут быть подвергнуты поверхностной закалке в соответствии с конкретными эксплуатационными требованиями для удовлетворения требований низкоскоростных, тяжеловесных или мощных трансмиссий. Конструкция корончатого зуба способствует более равномерному распределению нагрузки по поверхности зуба, повышая эффективность передачи и контролируя износ. В сочетании с надежной системой смазки и герметизации эта муфта хорошо подходит для металлургии, горнодобывающей промышленности, портового оборудования и крупномасштабных конвейерных систем, обеспечивая стабильную передачу электроэнергии на большие расстояния в сложных условиях эксплуатации.
