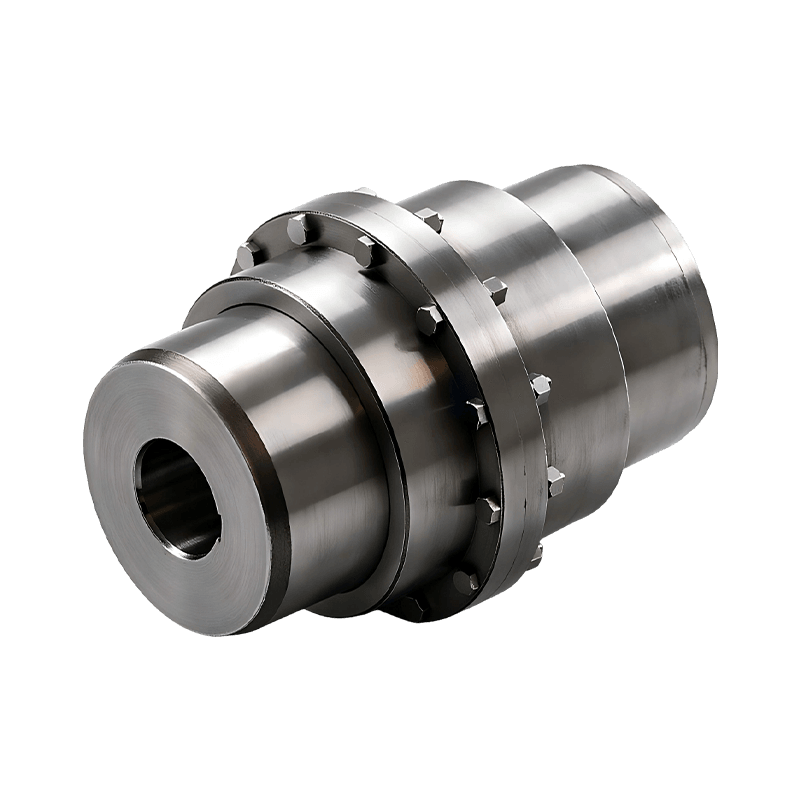

Цилиндрическая зубчатая муфта GCLD

Цилиндрическая зубчатая муфта GCLD представляет собой жесткий на кручение, но гибкий компонент трансмиссии, предназначенный для прямого соединения с двигателем. Обычно он используется в высокоскоростных приводных системах, где пространство для установки ограничено. Благодаря компактной общей конструкции и хорошим характеристикам вращательного баланса муфта способна поддерживать стабильный выходной крутящий момент в условиях высокоскоростной работы. Узел в основном состоит из внутреннего зубчатого венца, ступиц внешних шестерен, промежуточного вала, соединительных болтов и уплотнительных устройств. Отличительной конструктивной особенностью является корончатый профиль зубьев внешнего зубчатого колеса, где кончики зубьев обработаны в форме изогнутой дуги. По сравнению с традиционными конструкциями с прямыми зубьями эта конфигурация обеспечивает явные преимущества в компенсации несоосности и распределении нагрузки. Внутренний зубчатый венец точно входит в зацепление со ступицами внешних шестерен с высокой точностью согласования зубьев, обеспечивая непрерывную передачу крутящего момента. Промежуточный вал соединяет и удлиняет путь передачи, обеспечивая стабильную передачу мощности между двумя валами. Уплотнительные элементы обычно изготавливаются из маслостойкой резины для предотвращения утечки смазки и защиты внутренней зоны зацепления от пыли и загрязнений.
Во время работы крутящий момент от ведущего вала передается через ступицу внешней шестерни на кольцо внутренней шестерни, а затем подается через промежуточный вал на ведомый вал, образуя непрерывный и замкнутый путь передачи мощности. Профиль корончатого зуба позволяет точкам контакта автоматически регулироваться в ответ на осевое, радиальное или угловое смещение, тем самым поддерживая стабильное зацепление даже в условиях высокой скорости. По сравнению с прямозубыми муфтами эта конструкция снижает краевую нагрузку и локализованную концентрацию напряжений на концах зубьев, а также поглощает вибрацию и смягчает удары, снижая эксплуатационный шум. Благодаря эффективности трансмиссии до 99,7% муфта GCLD минимизирует потери энергии, обеспечивая при этом равномерную передачу крутящего момента. Благодаря своей компактной конструкции и пригодности для высокоскоростного прямого соединения двигателей цилиндрическая зубчатая муфта GCLD широко применяется в насосах, вентиляторных системах, компрессорах и различных типах высокоскоростных вращающихся машин.
