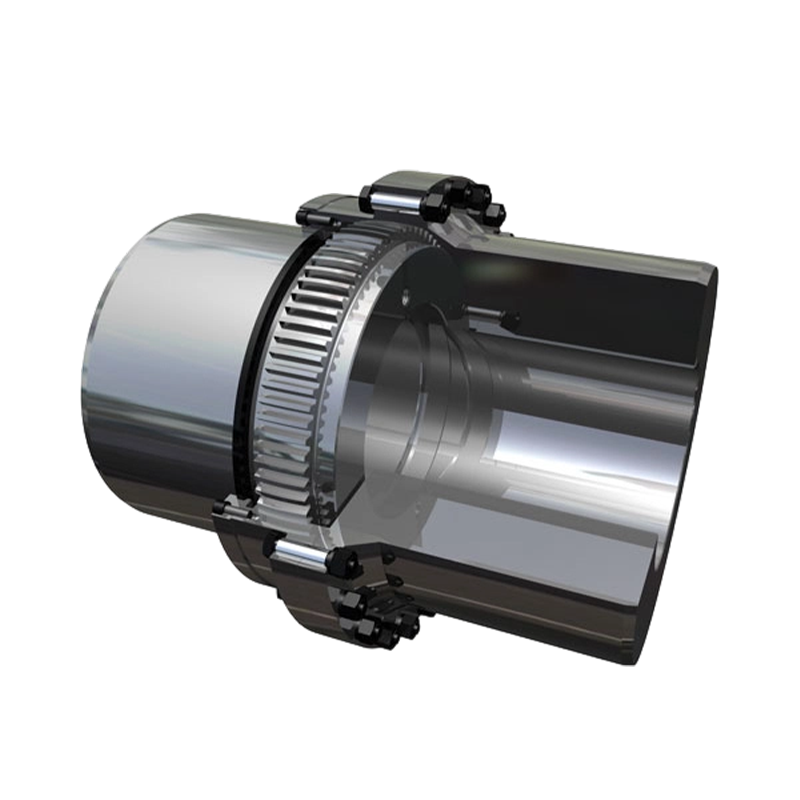

Цилиндрическая зубчатая муфта GIICLZ

Цилиндрическая зубчатая муфта GIICLZ — это промышленное соединительное устройство, предназначенное для систем валов большой протяженности и трансмиссий большой грузоподъемности. Его конструктивная особенность заключается в использовании с одной стороны незубчатой полумуфтовой втулки. Обычно он используется парами и соединяется через промежуточный вал для передачи крутящего момента, что делает его пригодным для условий эксплуатации с относительно небольшим угловым смещением, но большим расстоянием между валами. Общая конструкция компактна и имеет низкую инерцию вращения, что позволяет снизить инерционные нагрузки при запуске и торможении системы, сохраняя при этом стабильную передачу мощности.
Узел сердечника состоит из внутреннего зубчатого венца, фланцевой полумуфты с наружными зубьями, промежуточного вала и уплотнительных элементов. Ключевые несущие детали изготавливаются из высокопрочных поковок из сплавов, таких как 42CrMoA или 34CrNiMo6, с пределом прочности на разрыв не менее 1000 МПа. В сочетании с высокожесткой конструкцией промежуточного вала общая конструкция сохраняет устойчивость в условиях чрезвычайно тяжелых условий эксплуатации, сводя к минимуму риск изгиба и деформации. Внешние зубы имеют корончатый профиль, что обеспечивает относительно больший люфт по сравнению с конструкциями с прямыми зубами. Это не только увеличивает способность к угловому смещению, но и увеличивает площадь контакта примерно на 40%–60% за счет конфигурации зацепления с двойной коронкой, тем самым снижая поверхностное напряжение зуба и снижая вероятность образования ямок или повреждения зуба.
Зубья шестерен обычно подвергаются глубокой цементации и закалке, в результате чего достигается твердость поверхности HRC 60–64 при сохранении твердости сердцевины HRC 35–40, что обеспечивает баланс между износостойкостью и ударной вязкостью. В сочетании с технологией прецизионного шлифования зубчатых колес точность зацепления эффективно контролируется, что приводит к снижению вибрации и шума во время работы. Эффективность трансмиссии может достигать 99,7% и выше. Благодаря своей прочности конструкции, оптимизированной конструкции зацепления и высокой эффективности трансмиссии цилиндрическая зубчатая муфта GIICLZ широко применяется в системах трансмиссии тяжелых грузов, таких как металлургия, горнодобывающая промышленность, портовое оборудование и крупномасштабное энергетическое оборудование.
