Цилиндрическая зубчатая муфта NGCL

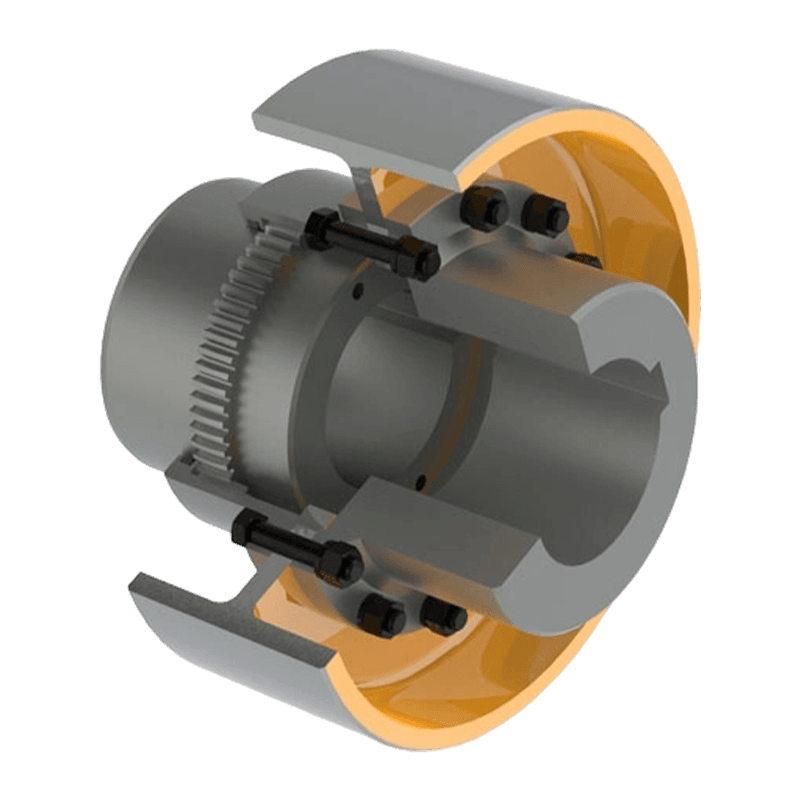

Цилиндрическая зубчатая муфта NGCL представляет собой жесткое на кручение, но гибкое передаточное устройство, объединяющее функции передачи мощности и торможения в одном блоке. Он предназначен для промышленного оборудования, требующего синхронизированного управления торможением. Эта модель, основанная на традиционной конструкции зубчатой муфты с корончатой шестерней, включает в себя встроенный тормозной барабан, позволяющий трансмиссии и тормозной системе функционировать как один узел. Это устраняет необходимость в дополнительных автономных тормозных компонентах, упрощая компоновку системы и улучшая использование пространства. Он особенно подходит для установок, где пространство ограничено или где требуются компактные механические конфигурации. Основные компоненты включают в себя внутренний зубчатый венец, фланцевую полумуфту с наружными зубьями, тормозной барабан и уплотнительные элементы, все из которых расположены в конструктивно эффективной конфигурации для удобства установки и обслуживания.
С точки зрения конструкции внешние зубья муфты NGCL имеют корончатый профиль, при этом поверхности зубьев имеют сферическую форму, центр которой совпадает с осью вала. Зазор со стороны зуба больше, чем у обычных прямозубых муфт. Такая конструкция улучшает условия зацепления, обеспечивая более равномерное распределение нагрузки по поверхности зуба. В условиях углового смещения он эффективно предотвращает краевую нагрузку и локальную концентрацию напряжений на концах зубьев, одновременно повышая способность муфты компенсировать смещение вала. По сравнению с конструкциями с прямыми зубьями несущая способность увеличивается примерно на 15%–20% при тех же условиях наружного диаметра, при номинальном диапазоне крутящего момента от 355 Н·м до 100 000 Н·м, что соответствует требованиям трансмиссии различных промышленных применений.
С точки зрения производительности цилиндрическая зубчатая муфта NGCL обеспечивает эффективную компенсацию радиальных, осевых и угловых перекосов с допустимым угловым смещением до 1°30′. Он сохраняет высокую эффективность передачи во время работы, достигающую 99,7%. Оптимизированный профиль зубчатых передач снижает эксплуатационный шум и вибрацию, а надежная система уплотнений предотвращает утечку смазки и защищает от попадания пыли, обеспечивая стабильную внутреннюю смазку и сводя к минимуму износ зубчатых передач с течением времени.
