Цилиндрическая зубчатая муфта GICLZ

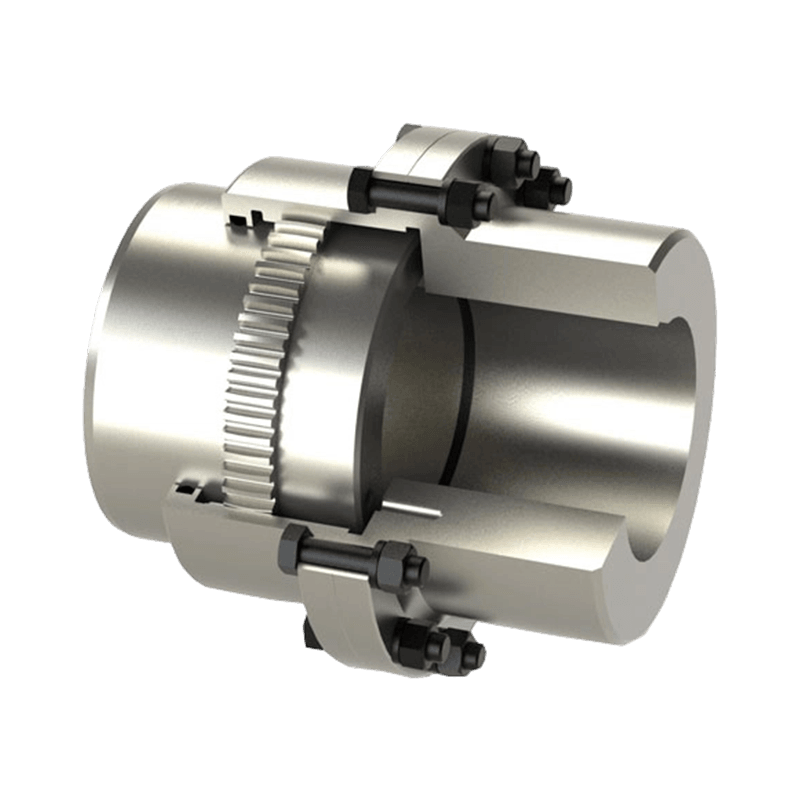

Цилиндрическая зубчатая муфта GICLZ — это промышленное устройство передачи энергии, специально разработанное для высокоточных применений на больших расстояниях. Данная муфта имеет модульную промежуточную конструкцию вала, расположенную сегментами, что позволяет осуществлять передачи на большие расстояния с пролетом вала до 5 метров. Такая конструкция эффективно снижает требования к точности установки при больших расстояниях между валами. Конструктивно его основные компоненты трансмиссии состоят из внутреннего зубчатого венца, ступицы внешней шестерни, промежуточного вала и уплотнительного узла. Втулка внешнего зубчатого колеса имеет корончатый, изогнутый профиль зубьев, который может автоматически компенсировать радиальные, осевые и угловые смещения с возможностью угловой компенсации до ±1,5° или выше, что значительно превышает диапазон адаптации обычных прямозубых муфт.
С точки зрения материалов и изготовления как внутренние, так и внешние шестерни изготовлены из высокопрочной легированной кованой стали и подвергаются глубокой цементации и закалке, что позволяет достичь твердости поверхности зуба HRC 60–64 при сохранении вязкости сердечника для баланса ударопрочности и износостойкости. Промежуточный вал также изготовлен из высокопрочной легированной стали, обеспечивающей устойчивость конструкции и сопротивление изгибу при больших нагрузках. Во время работы крутящий момент от ведущего вала передается на промежуточный вал через зацепление ступицы внешней шестерни и кольца внутренней шестерни, а затем передается на ведомый вал, образуя устойчивую силовую передачу замкнутого контура. Конструкция корончатого зуба позволяет точкам зацепления адаптивно скользить по ширине зуба при смещении вала, эффективно снимая локализованные концентрации напряжений, снижая вибрацию и шум, а также поддерживая непрерывную и стабильную передачу крутящего момента с эффективностью до 99,7%.
Муфта GICLZ оснащена двойной системой уплотнения, включая лабиринтное пылезащитное уплотнение и фторкаучуковое манжетное уплотнение, которое эффективно предотвращает попадание пыли, влаги и едких сред, достигая уровня защиты IP65 или выше и гарантируя надежную работу внутренней системы смазки в течение длительного времени. Усовершенствованная конструктивная конструкция и адаптивный механизм зацепления позволяют цилиндрической зубчатой муфте GICLZ обеспечивать высокоэффективную и надежную передачу мощности даже в условиях большой нагрузки, больших расстояний и сложных угловых перемещений.
