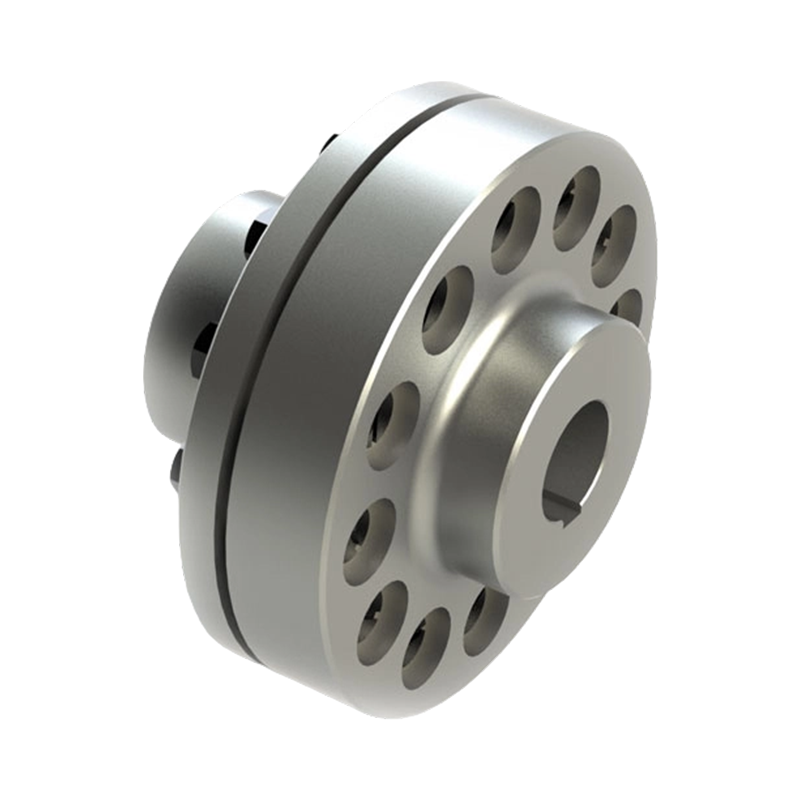

LT (TL) Упругий штифт и втулка

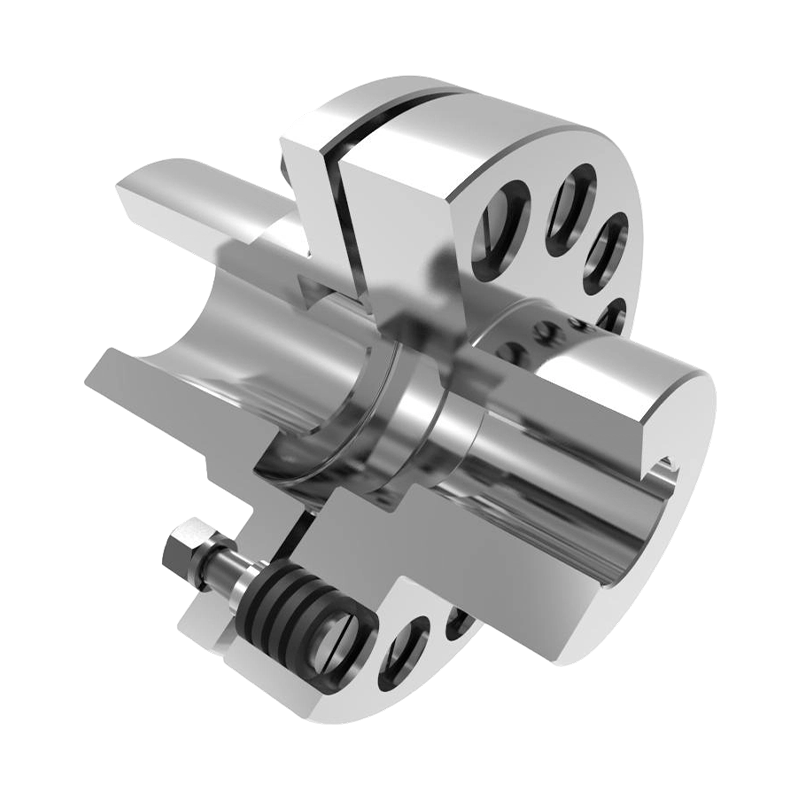

Эластичная втулочно-штифтовая муфта типа TL представляет собой компонент трансмиссии средней и малой мощности с широким спектром применения. В основном он используется для передачи крутящего момента между двумя валами, обеспечивая при этом определенную степень компенсации несоосности и гашения вибраций. При рациональной конструкции муфта состоит из двух ступиц, штифтов и эластичных втулок. Гибкое соединение достигается за счет эластичных втулок, установленных на штифтах, что обеспечивает стабильную передачу крутящего момента при эффективном поглощении ударов и вибраций, возникающих во время работы. Это помогает снизить воздействие на ключевые компоненты, такие как двигатели, редукторы и подшипники, что делает его пригодным для условий работы, предполагающих частое вращение вперед и назад, а также повторяющиеся запуски и остановки.
Эластичная втулочная штифтовая муфта типа TL обеспечивает хорошие возможности компенсации радиального и углового смещения. Допустимая радиальная компенсация составляет приблизительно 0,2–0,6 мм, а допустимое угловое смещение — от приблизительно 0,5° до 1,5°, что позволяет эффективно адаптироваться к относительным смещениям, вызванным ошибками установки, деформацией вала или тепловым расширением. Между тем, упругие элементы играют буферную роль при передаче крутящего момента, обеспечивая более плавный запуск и снижая мгновенные нагрузки на систему трансмиссии. Муфта подходит для диапазона рабочих температур от –20°C до 70°C и демонстрирует стабильную и надежную работу в нормальных промышленных условиях. Благодаря диапазону передачи крутящего момента приблизительно 63–1600 Н·м он может удовлетворить требования различных легких и средних условий эксплуатации.
Эластичная втулочно-штифтовая муфта типа TL проста в установке, разборке и обслуживании и не требует сложной системы смазки, что снижает затраты на текущее техническое обслуживание. Конфигурации его отверстий совместимы с различными стандартными типами валов, такими как Y, J и Z, что обеспечивает высокую адаптируемость к размерам концов валов и облегчает выбор и замену существующего оборудования. Основанный на оригинальном стандарте упругих штифтовых соединений (таком как JB/T 10860), этот продукт был улучшен за счет оптимизации структуры и материалов упругих элементов, что значительно увеличило срок службы и общую производительность. Он также взаимозаменяем с существующими стандартными продуктами, что обеспечивает удобство модернизации и обслуживания оборудования.
