Цилиндрическая зубчатая муфта GIICL

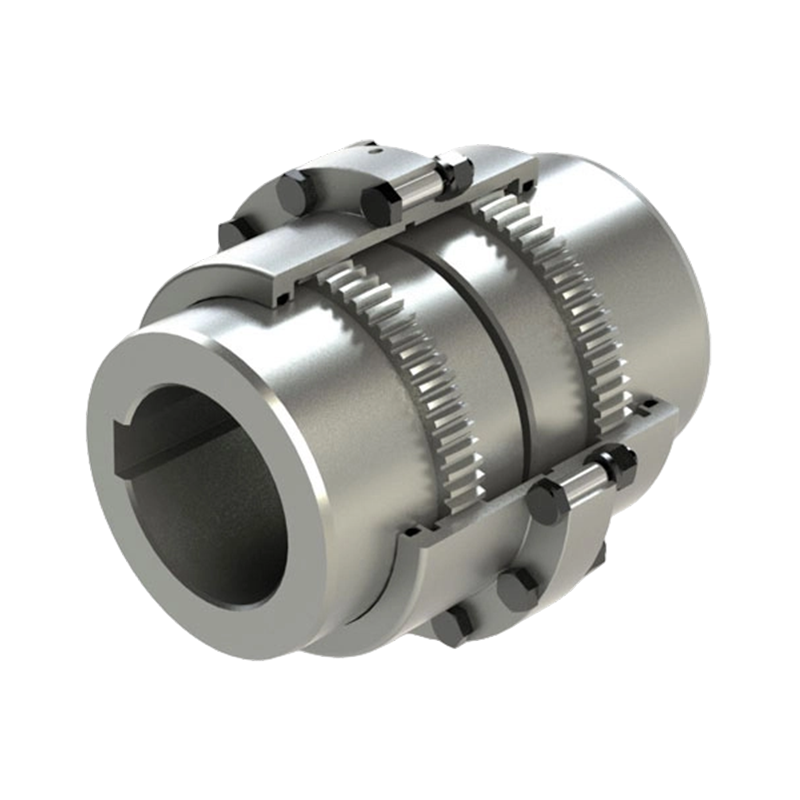

Цилиндрическая зубчатая муфта GIICL — это компактный и высокоэффективный компонент промышленной передачи энергии, специально разработанный для тяжелых условий эксплуатации и монтажных помещений с ограниченным пространством. Эта муфта состоит из внутреннего зубчатого венца в сочетании с фланцевой полумуфтой с внешними шестернями, где внешние зубья обработаны в сферический профиль, центр сферы которого совмещен с осью вала шестерни. Такая конструкция позволяет одновременно компенсировать радиальные, осевые и угловые смещения при передаче крутящего момента. По сравнению с обычными прямозубыми муфтами конструкция корончатой шестерни муфты GIICL увеличивает зазор между боковыми поверхностями зубьев, улучшает угловую адаптивность, предотвращает концентрацию краевых напряжений на концах зубьев и обеспечивает равномерный контакт зубьев, тем самым продлевая срок службы.
В зависимости от конструкции уплотнения серия GIICL делится на два типа: тип I имеет разъемный уплотнительный конец с большим расстоянием между зубьями, что обеспечивает большее радиальное смещение, в то время как тип II имеет встроенный уплотнительный конец с меньшим расстоянием между зубьями, более компактную конструкцию и меньшую инерцию вращения, что подходит для различных мест установки и условий эксплуатации. Расширяющаяся конструкция на конце ступицы внешнего зубчатого колеса облегчает сборку и разборку внутренних и внешних зубчатых колес, снижая сложность установки и обслуживания.
Муфта GIICL обеспечивает высокую грузоподъемность; при одинаковых условиях внутреннего и внешнего диаметра ее средняя несущая способность на 15%–20% выше, чем у муфт с прямыми зубьями. Диапазон номинального крутящего момента составляет от нескольких тысяч до нескольких миллионов Н·м, что соответствует требованиям к трансмиссии различного тяжелого оборудования. Его характеристики компенсации несоосности исключительны и позволяют компенсировать угловое смещение до 1°30′ при нулевом радиальном смещении —примерно на 50% лучше, чем у прямозубых муфт—, эффективно компенсируя отклонения вала, вызванные вибрацией, тепловым расширением или эксплуатационными факторами. Благодаря эффективности передачи до 99,7%, низкому уровню шума при работе и равномерному износу зубьев муфта GIICL снижает частоту технического обслуживания и эксплуатационные расходы, обеспечивая стабильные и надежные решения по передаче электроэнергии для промышленных применений на большие расстояния с высоким крутящим моментом.
