Муфта с корончатой шестерней типа NGCLZ с тормозным колесом (удлиненная)

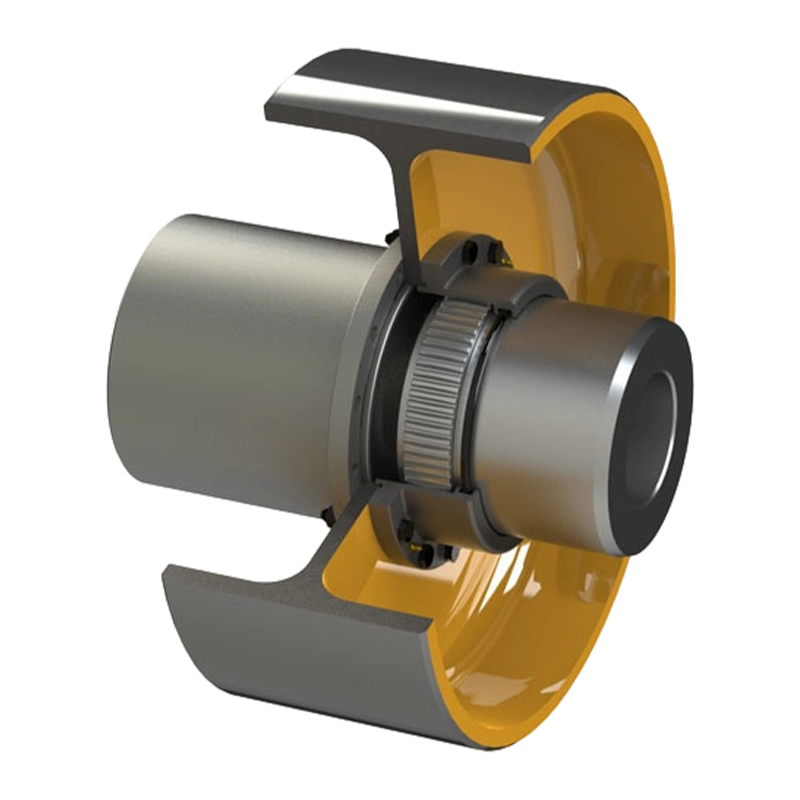

Корончатая зубчатая муфта типа NGCLZ с тормозным барабаном представляет собой жесткую на кручение, но гибкую муфту вала, которая объединяет передачу мощности и управление торможением в единый блок. Он специально разработан для промышленного оборудования, требующего плавного торможения и компактной конструкции. Эта модель, основанная на традиционной корончатой зубчатой муфте, имеет оптимизированную конфигурацию с полувтулочной соединительной конструкцией и встроенным тормозным барабаном. Такая интегрированная конструкция обеспечивает плавную координацию между трансмиссией и тормозными системами, снижает потребность в дополнительных внешних тормозных компонентах, упрощает общую компоновку оборудования и улучшает использование пространства. Он особенно подходит для применений с ограниченным пространством для установки или низкоскоростными и тяжелыми условиями эксплуатации.
Конструктивно муфта NGCLZ состоит из внутреннего зубчатого венца, фланцевой полумуфты с корончатыми наружными зубьями и цельноконструированного тормозного барабана. Наружные зубья выполнены со сферическим корончатым профилем, центр сферы которого точно совмещен с осью вала. Увеличенный зазор со стороны зуба улучшает распределение нагрузки во время зацепления, обеспечивая более равномерный контакт зубьев и эффективно снижая локализованную концентрацию напряжений, вызванную смещением вала. По сравнению с прямозубыми муфтами его общая грузоподъемность улучшена примерно на 15%–20%, при допустимом угловом смещении до 1°30′. Хотя конструкция полурукава немного уменьшает диапазон угловой компенсации, она значительно повышает плавность торможения, делая процессы замедления и остановки более стабильными, управляемыми и безопасными.
С точки зрения производительности муфта NGCLZ обеспечивает эффективность передачи до 99,7%. Конструкция корончатого зуба помогает снизить ударные нагрузки, вибрацию и эксплуатационный шум, тем самым повышая общую стабильность системы. Во время торможения внешний тормозной механизм воздействует непосредственно на встроенный тормозной барабан, создавая момент трения для быстрого противодействия инерции вала. Это обеспечивает быструю, но плавную реакцию торможения и сводит к минимуму механические повреждения, вызванные резкой остановкой.
