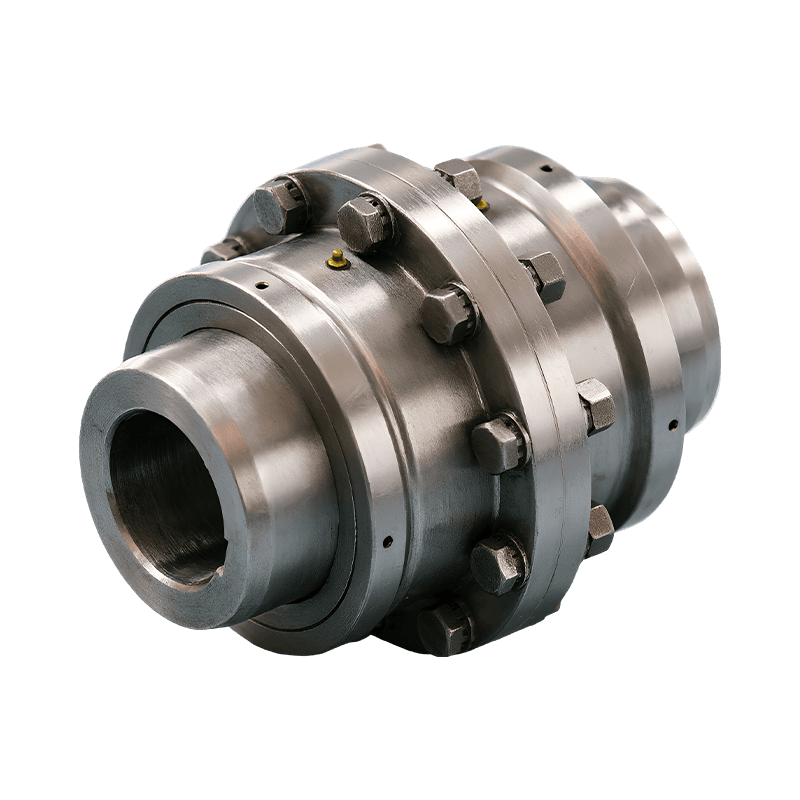

Базовая муфта с корончатой шестерней типа WG

Корончатая зубчатая муфта типа WG — это высокопроизводительный компонент передачи мощности, специально разработанный для тяжелых условий эксплуатации. Сохраняя преимущества компенсации несоосности, присущие обычным зубчатым муфтам с корончатой передачей, он использует более крупную конструкцию модульной передачи, что значительно повышает общую грузоподъемность и способность передачи крутящего момента. Эта серия особенно подходит для требовательных отраслей промышленности, таких как металлургия, горнодобывающая промышленность, портовое оборудование и производство тяжелого оборудования, где важны высокий крутящий момент и эксплуатационная стабильность. Он служит важнейшим соединительным элементом в системах привода большой мощности.
С точки зрения конструктивной конфигурации корончатая зубчатая муфта WG в основном состоит из внутреннего зубчатого венца, внешней зубчатой втулки, торцевых крышек и уплотнительных узлов. Втулка внешнего зубчатого колеса имеет корончатый профиль зуба с выпуклой вершиной зуба и дугообразной поверхностью зуба, а также больший боковой зазор зуба, чем у обычных муфт с прямыми зубьями. Оптимизированная геометрия зубчатых передач обеспечивает более гибкий контакт зацепления. При возникновении радиального, осевого или углового смещения между соединенными валами положение контакта зубьев может автоматически регулироваться для обеспечения более равномерного распределения нагрузки, эффективно предотвращая нагрузку на кромку зуба и локальную концентрацию напряжений. В условиях нулевого радиального смещения допустимое угловое смещение может достигать 1°30′, что представляет собой улучшение примерно на 50% по сравнению с традиционными конструкциями с прямыми зубьями. Это позволяет муфте лучше компенсировать ошибки установки и отклонения вала во время работы.
Муфта WG изготовлена из высокопрочной легированной стали и проходит цементацию и закалочную термическую обработку, что обеспечивает высокую твердость поверхности и отличную износостойкость. Диапазон передачи крутящего момента составляет от 710 Н·м до 3150 кН·м, а диаметры вала — от 12 мм до 400 мм, что соответствует требованиям к трансмиссии для различных тяжелых условий эксплуатации. Благодаря эффективности передачи до 99,7% он эффективно снижает потери мощности и повышает общую эффективность системы. Гладкие характеристики зацепления корончатых зубьев помогают минимизировать вибрацию и эксплуатационный шум, улучшая рабочую среду. Кроме того, хорошо спроектированная уплотнительная конструкция предотвращает попадание пыли и утечку смазки, что еще больше повышает долговечность и срок службы в суровых промышленных условиях.
