Корончатая зубчатая муфта типа WGZ с тормозным колесом

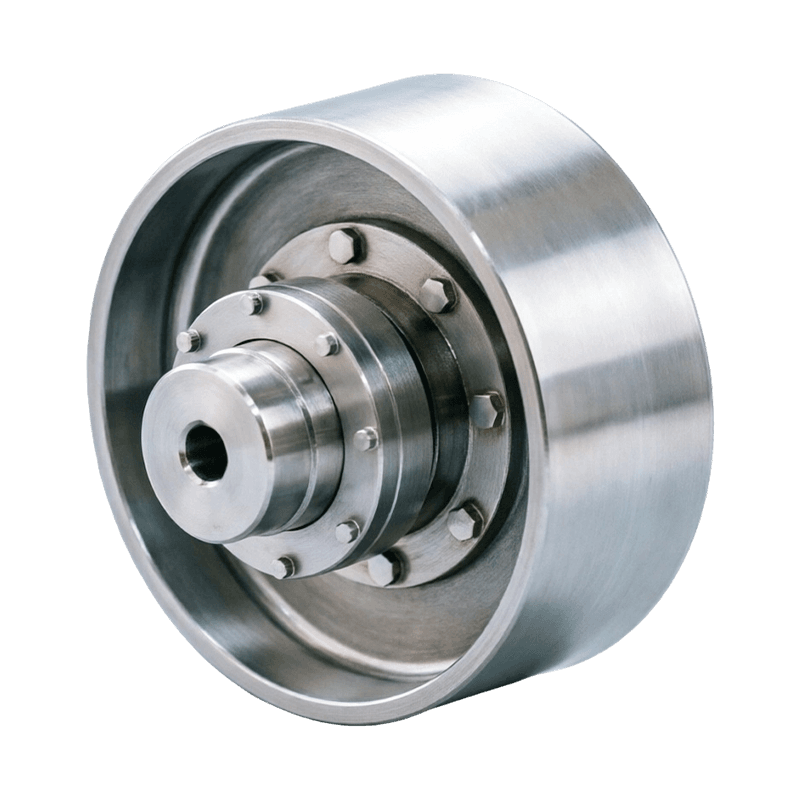

Корончатая зубчатая муфта типа WGZ с тормозным барабаном представляет собой прочную муфту, которая объединяет в себе возможность передачи с высоким крутящим моментом и надежную функцию торможения. Он широко используется в таких областях, как подъемное и конвейерное оборудование, горнодобывающее оборудование, металлургические установки и крупные вращающиеся системы, где важны высокая скорость реагирования на торможение и грузоподъемность. Эта модель, основанная на конструктивной конструкции венцовой зубчатой муфты WG, включает в себя встроенный тормозной барабан, обеспечивающий структурную интеграцию функций трансмиссии и торможения. Такая конструкция снижает необходимость в отдельных тормозных компонентах, что приводит к более компактной и рациональной компоновке системы, одновременно повышая общую безопасность и устойчивость эксплуатации.
Конструктивно муфта WGZ в основном состоит из внешней зубчатой втулки, внутреннего зубчатого венца, тормозного барабана и уплотнительных узлов. Сердечник трансмиссии имеет корончатый профиль зубьев, внешние зубья которого обработаны в сферическую поверхность, центр которой совпадает с осью вала. Увеличенный зазор со стороны зубьев повышает способность муфты компенсировать несоосность вала. По сравнению с традиционными конструкциями с прямыми зубьями конструкция корончатой шестерни позволяет автоматически регулировать площадь контакта зубьев при возникновении радиального, осевого или углового смещения, обеспечивая более равномерное распределение нагрузки. Это эффективно предотвращает нагрузку на кромку зуба и локальную концентрацию напряжений, тем самым повышая долговечность поверхности зуба и эксплуатационную надежность. Тормозной барабан жестко соединен с корпусом муфты и специально разработан для соответствия тормозным системам колодочного типа. Во время выключения или экстренного торможения тормозные колодки воздействуют на барабан, создавая тормозной момент, быстро прерывая передачу мощности и обеспечивая безопасную работу оборудования.
Муфта WGZ доступна в двух конфигурациях уплотнения: тип I (разъемный уплотнительный конец) и тип II (встроенный уплотнительный конец). Тип I отличается большим расстоянием между зубьями, что обеспечивает большую компенсацию радиального смещения. Тип II имеет более компактную конструкцию с меньшей инерцией вращения, что делает его пригодным для применений, требующих более быстрого динамического отклика и ограниченного пространства для установки.
