Муфта с корончатой шестерней типа WGP и тормозным диском

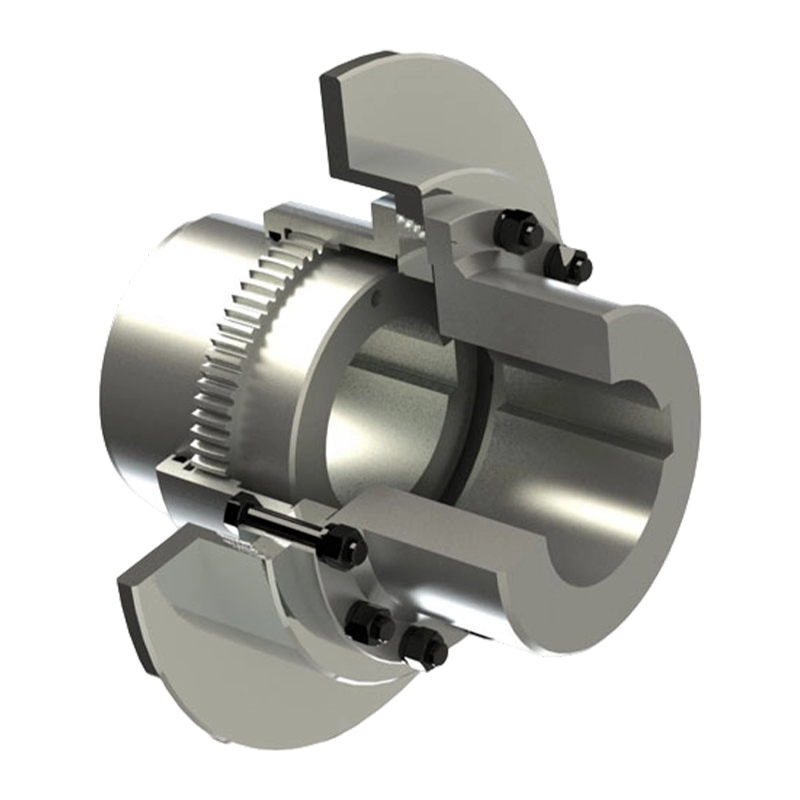

Барабанная зубчатая муфта типа WGP с тормозным диском представляет собой гибкий компонент передачи мощности, специально разработанный для соответствия дисковым тормозным системам. Подходит для промышленного применения, требующего надежной реакции торможения и стабильной передачи крутящего момента. Конструктивно муфта имеет симметричную и компактную конфигурацию, состоящую из левой ступицы, правой ступицы, втулки, тормозного диска и соединительного фланца. Левая ступица обработана корончатыми наружными зубьями на конце, которые точно входят в зацепление с внутренними зубьями втулки, обеспечивая плавную и стабильную передачу крутящего момента. Правая ступица соединена с втулкой через фланец, закрепленный высокопрочными болтами, при этом тормозной диск прочно зажат между фланцем и втулкой, образуя жесткое соединение с правой ступицей. Такая конструктивная компоновка позволяет напрямую передавать тормозной момент через правую ступицу, уменьшая воздействие тормозных сил на зону зацепления шестерен и помогая поддерживать стабильные условия контакта зубьев.
С точки зрения производительности конструкция корончатого зуба является определяющей особенностью этого соединения. Наружные зубья выполнены со сферическим профилем, центр которого совпадает с осью шестерни. Толщина зубьев постепенно уменьшается в обе стороны, и между сопрягаемыми зубьями обеспечивается больший люфт. Такая конфигурация позволяет муфте функционировать как двухшарнирный гибкий передаточный элемент с мощными возможностями компенсации углового, осевого и радиального смещения. Когда относительное смещение вала происходит из-за ошибок установки, теплового расширения, осадки фундамента или колебаний нагрузки, поверхность корончатого зуба помогает перераспределить площадь контакта по ширине зуба, уменьшая локализованное контактное напряжение и улучшая плавность передачи. Кроме того, оптимизированный путь передачи нагрузки способствует снижению вибрации и улучшает скоординированную работу тормозного диска и всей системы привода. Этот тип муфты широко используется в металлургии, подъемно-транспортном оборудовании, горнодобывающей технике и других тяжелых условиях эксплуатации, требующих интеграции дискового тормоза.
